移动工作箭线及节点的位置


1、移动单个工作箭线的位置:将鼠标移动到工作箭线上,单击鼠标右键,在弹出菜单中选择“工作上移”。
2、 如下图所示,工作箭线已经上移了。同样,如果要移动单个节点,将鼠标移动到对就在节点上,单击鼠标右键,在弹出菜单中选择“节点上移”
3、如下图所示,对应的节点上移了。
4、下面,来介绍同时移动多个节点及箭线。

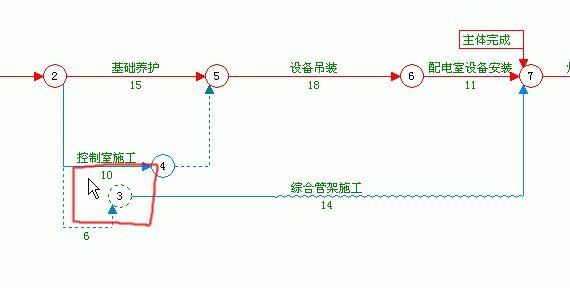

    将鼠标移动到节点3的左上角。

5、按下鼠标右键,拖动鼠标,到节点3与“综合管架施工”的箭线横向部分被全部包围后,放开鼠标右键
6、此时,节点3与工作“综合管架施工”的箭线都显示为绿色。(工作显示为绿色,为被选择状态)
7、在被选择的工作箭线上,单击鼠标右键,在弹出菜单中选择“多工作下移”。
8、下图为移动后的显示效果。 (除使用右键菜单外,还可以将鼠标移动到被选择的工作箭线上,按下鼠标左键,同时按下Ctrl键上下拖动)
9、当工作箭线和节点处于被选择状态时,也可以使用右侧的上移、下移按钮来上下移动。
10、除使用菜单外,还可以使用快捷键的方法来移动工作箭线及节点。

    将鼠标移动到工作箭线上,鼠标样式如下图所示。

11、按下Ctrl键,鼠标样式如下图所示。
12、按下Ctrl键的同时,按下鼠标左键,向下拖动,到目标位置放一鼠标左键。
13、下图的移动后的效果图。
14、交鼠标移动到节点上,按下Ctrl键,鼠标样式如下图所示。
15、按下Ctrl键的同时,按下鼠标左键拖动。到目标位置放开鼠标左键。
15、下图的移动后的效果图。
