将网络图设置为只有一个开始节点和一个结束节点
|
根据双代号网络图的编制规则，最终的网络图要只有一个开始节点和一个结束节点。 对于投标的情况，一定要遵守这个规则。 对于企业内部交流，只要能够正确表达工作间逻辑关系，以及正确的时间就可以，不是必须如何设置。
|
| 1、如何处理多开始节点： |

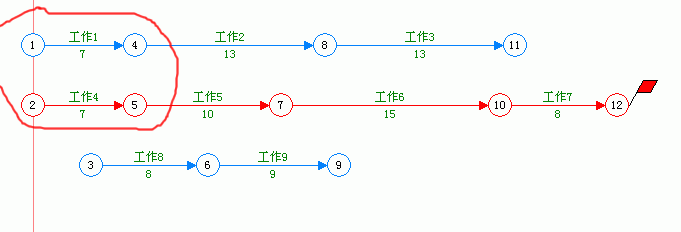

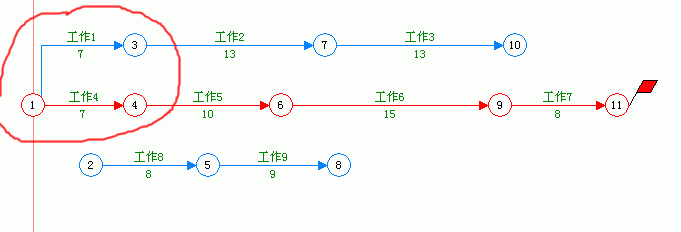

| 对于多开始节点，有两种处理方式。第一种：两个开始节点对应的日期相同时，可以直接合并两个开始节点。如下图： |
|

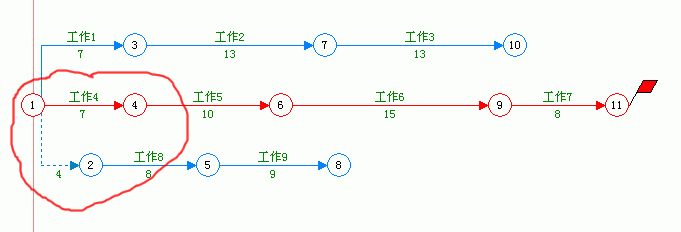

| 对于不同时开始的两个开始节点，可以在早开始的节点与晚开始的节点之间，添加一个挂起工作。如下图： |
 |
| 2、如果处理多结束节点： |

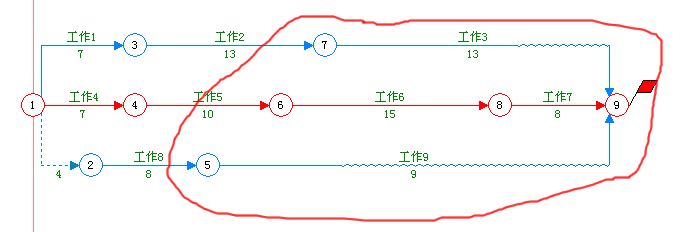

| 最简单的情况，就是直接合并多个结束节点（或者用虚工作连接多个结束节点）。如下图所示： |
|

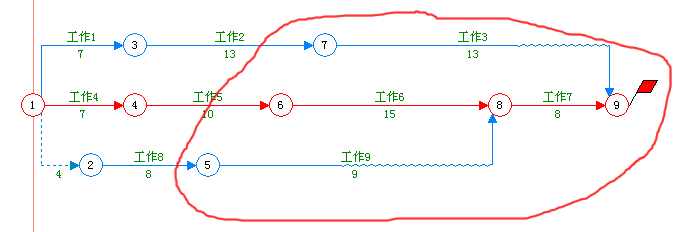

| 有时候，直接合并多个结束节点，会使图看上去很乱，很难看。这时，可以按时间关系，将不是最后才完成的工作就近找到合适的节点，合并或者使用虚工作连接起来。如下图所示: |
 |
| 说明：上图中合并结束节点的时候，也可以使用在两个节点间添加虚工作的方法代替直接合并节点。（具体使用哪一种，可以根据效果选择） |

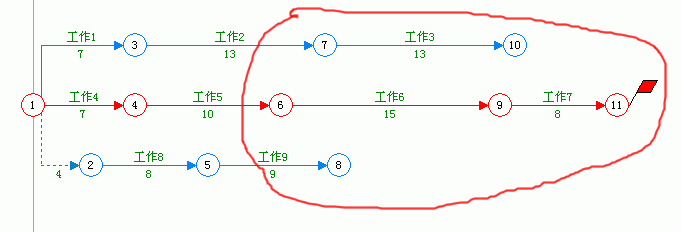

| 例如：可以在下图中，节点10，11之间；以及8和9之间添加虚工作来实现网络图只有一个节点。 |
|
|
