公路系统常用S曲线及香蕉图曲线

    下面介绍公路常用的S曲线及香蕉图曲线的绘制过程。
1、先编制好进度计划(双代号网络图或者横道图都可以)
2、在工作箭线上,单击鼠标右键,弹出菜单中选择“工作属性”。

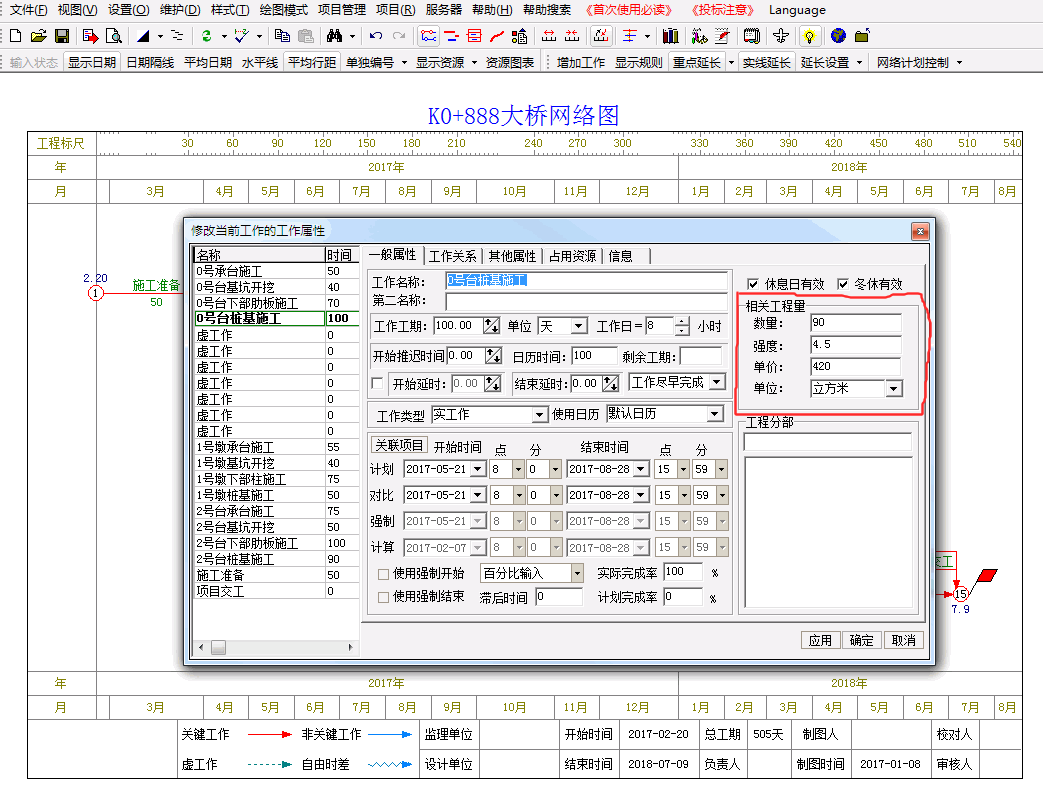

3、在工作属性窗口中,输入“相关工程量”对应的数据。(数量:当前工作使用的总量;强度:每天使用的平均量;单价:对应的价格,不能为0;单位:可以不设置)

    说明:生成的S曲线,根据:数量*单价 取值。

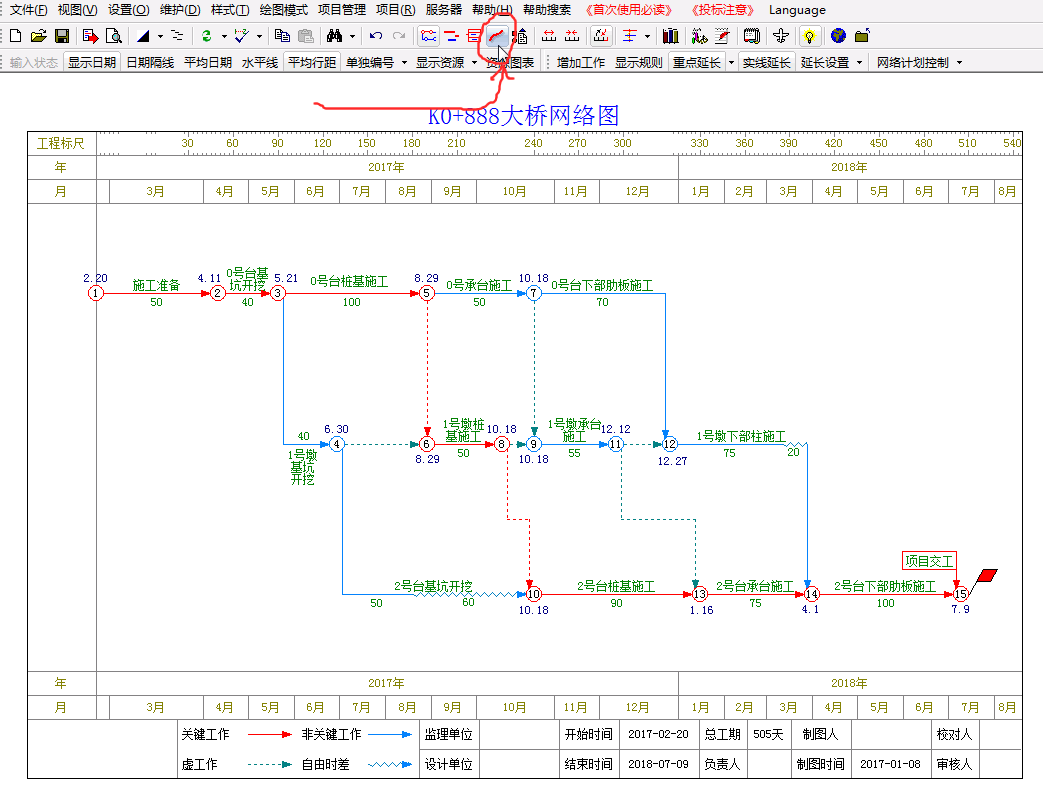

4、工程量输入完成后,单击S曲线按钮。

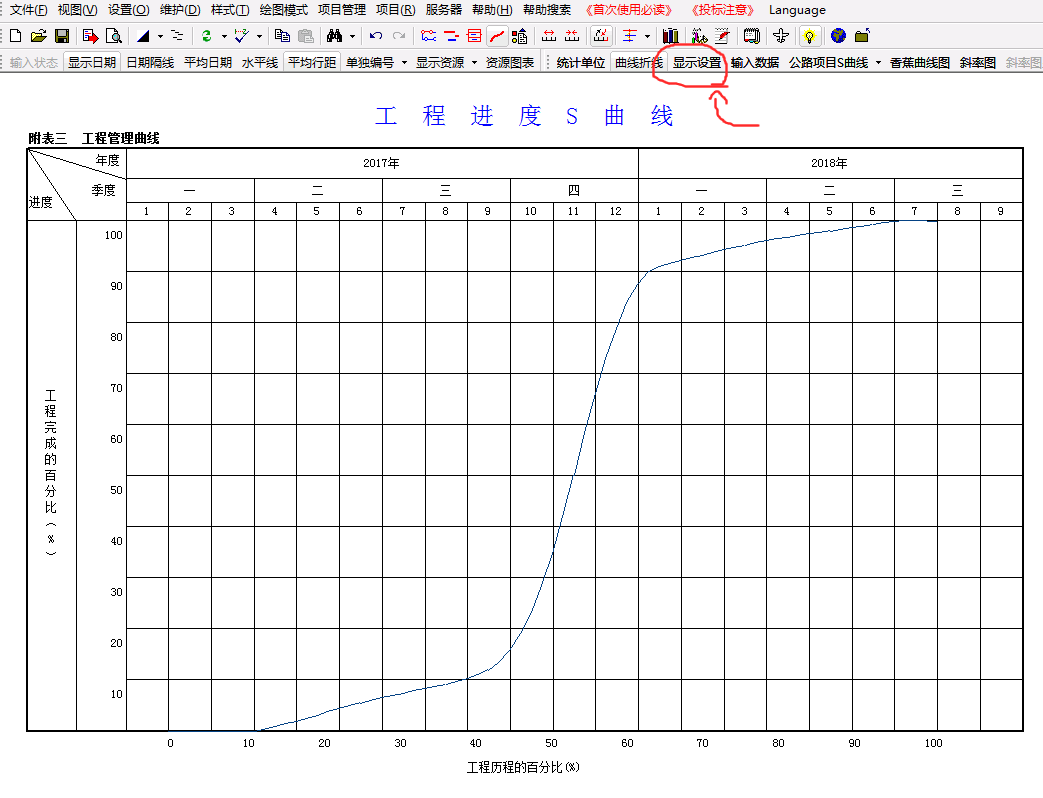

5、下面看到的,就是根据工程量值生成的S曲线。单击“显示设置”按钮。

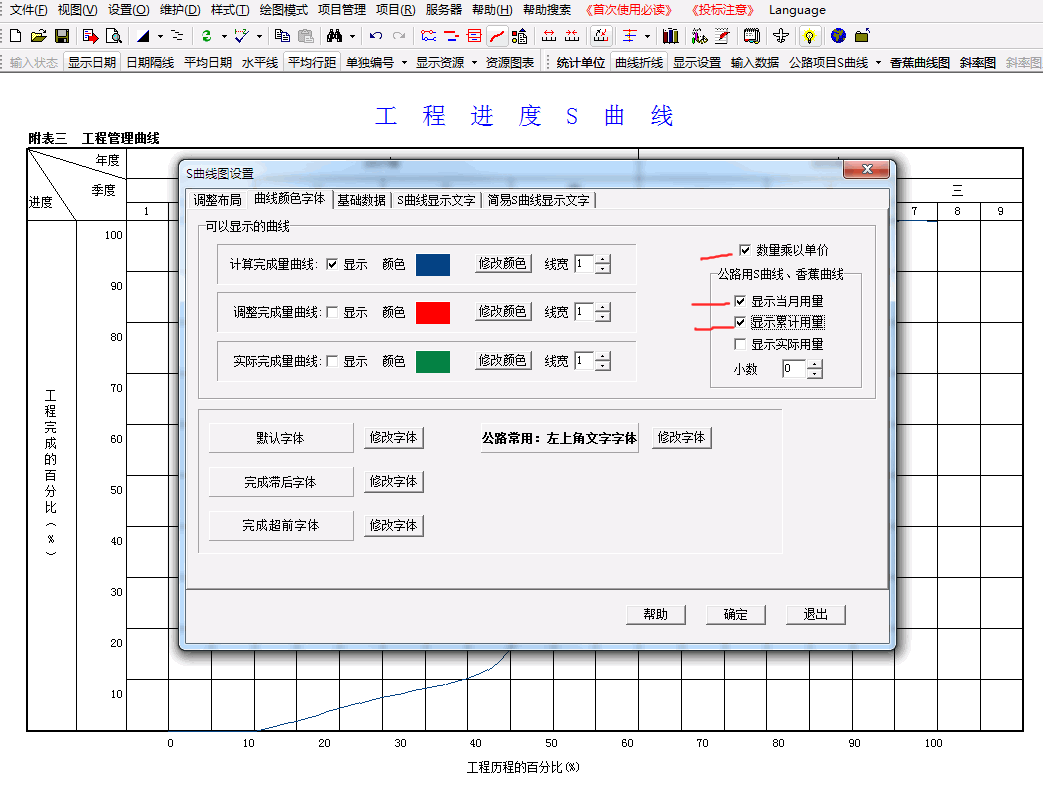

6、在S曲线设置窗口中,可以设置线宽、颜色、字体等。
7、选择“显示当月用量”“显示累计用量”。(数量乘以单价: 如果不选择这个选项,则S曲线只根据数量取值,价格无效)
8、单击“S曲线显示文字”项,这里可以修改左上角的文字。

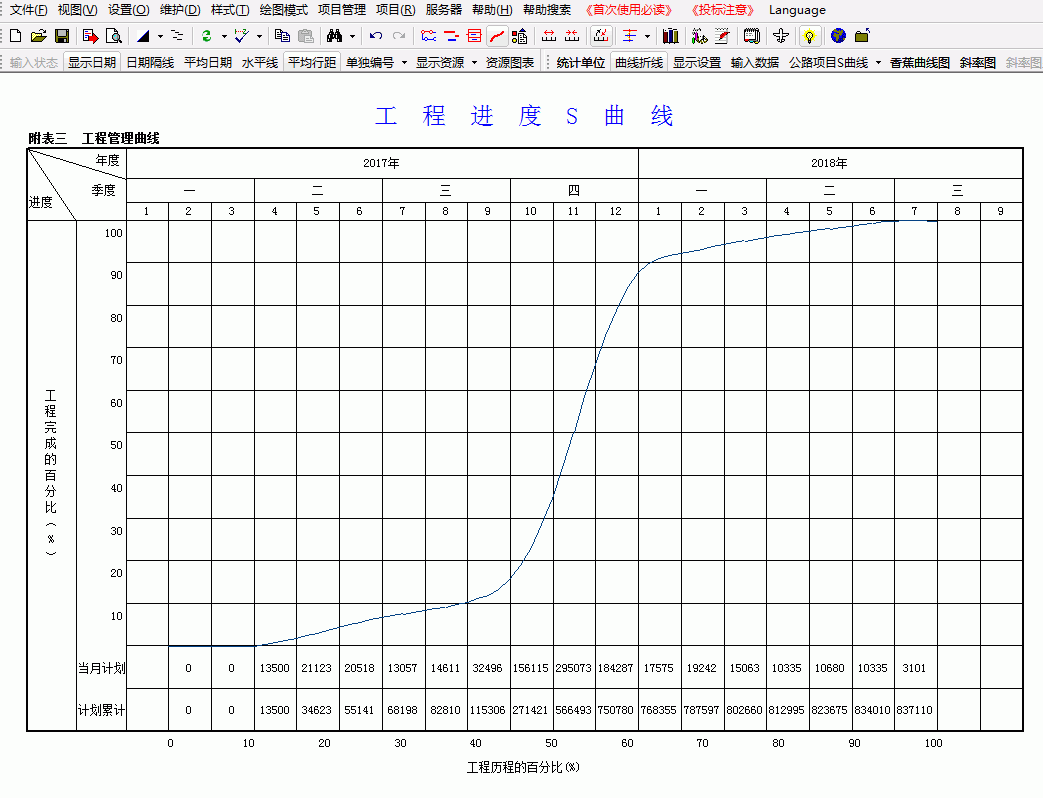

9、设置完成后,确定。下图为显示了每月工作量和累计量的效果图。
10、单击“香蕉曲线图”按钮。下图显示的香蕉图。

    单击“输入数据”按钮。

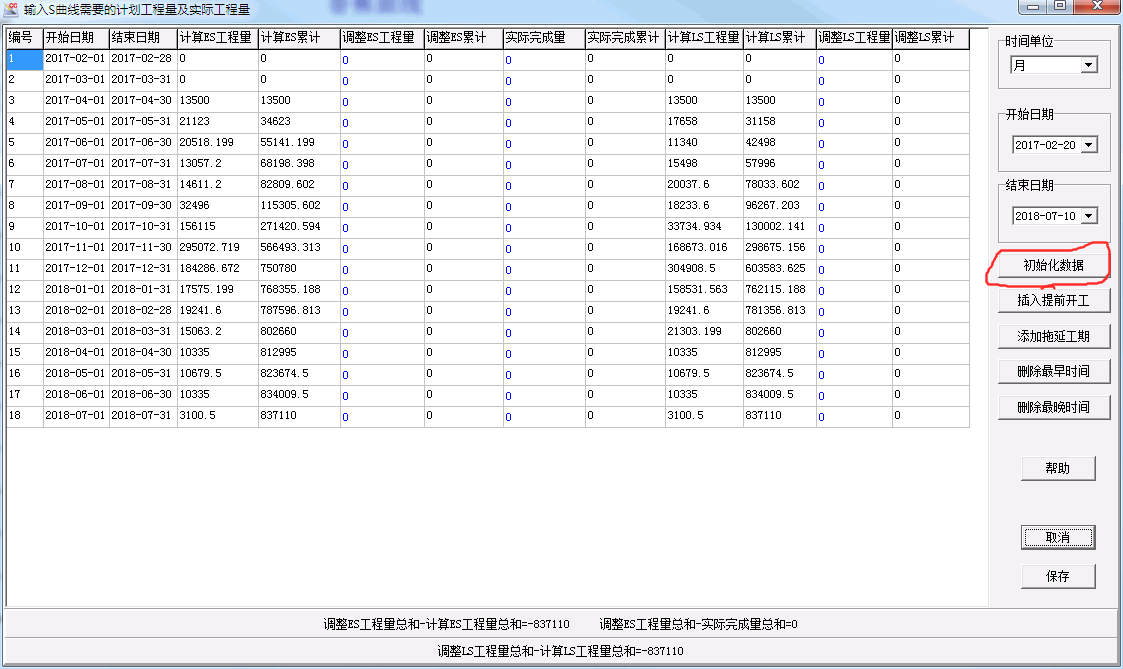

11、此窗口中,显示了第个月的计算用量和累计用量。(如果看不到数据,单击“初始化数据”按钮)

说明:

开始时间,结束时间:对应的时间段的工作量。

计算ES工程量:根据最早开始时间计算的工程量,用于生成S曲线,及香蕉曲线的上线。

调整ES工程量:如果自动计算的工作量不合理,可以在这里调整对应的数字。(在第7步设置窗口中,选择“调整完成量曲线”,可以根据调整值画S曲线)。

实际完成量:实际每月完成量。

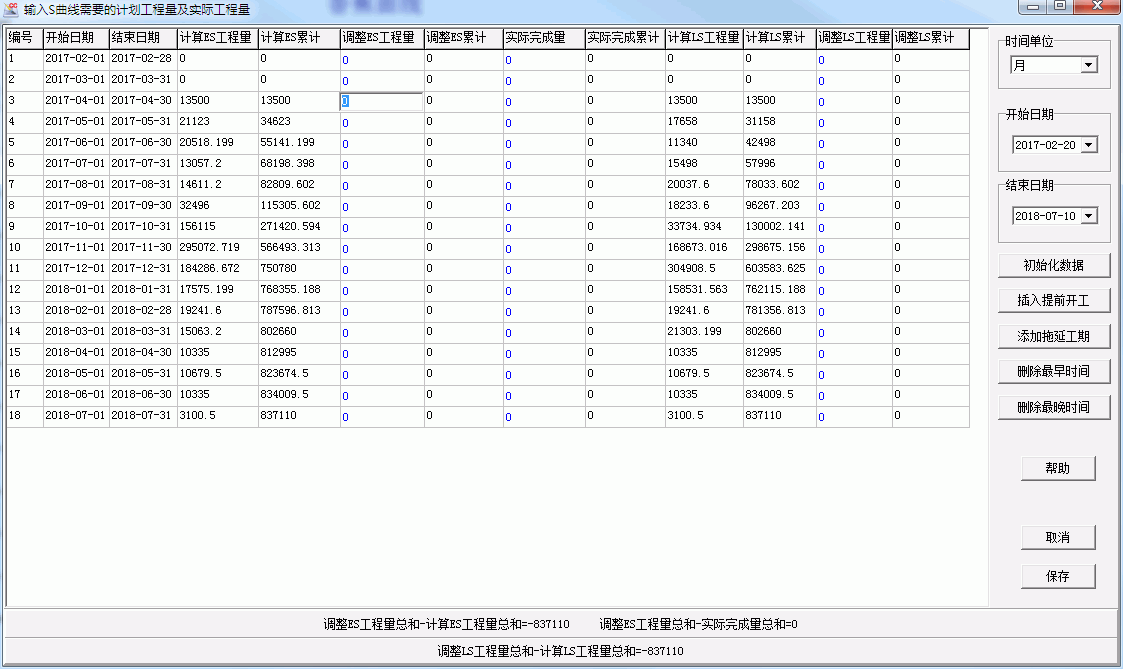

12、蓝色数字可以修改。鼠标在对应方框单击,输入数字,然后回车确认
