两个节点间添加工作（添加虚工作）

相关功能

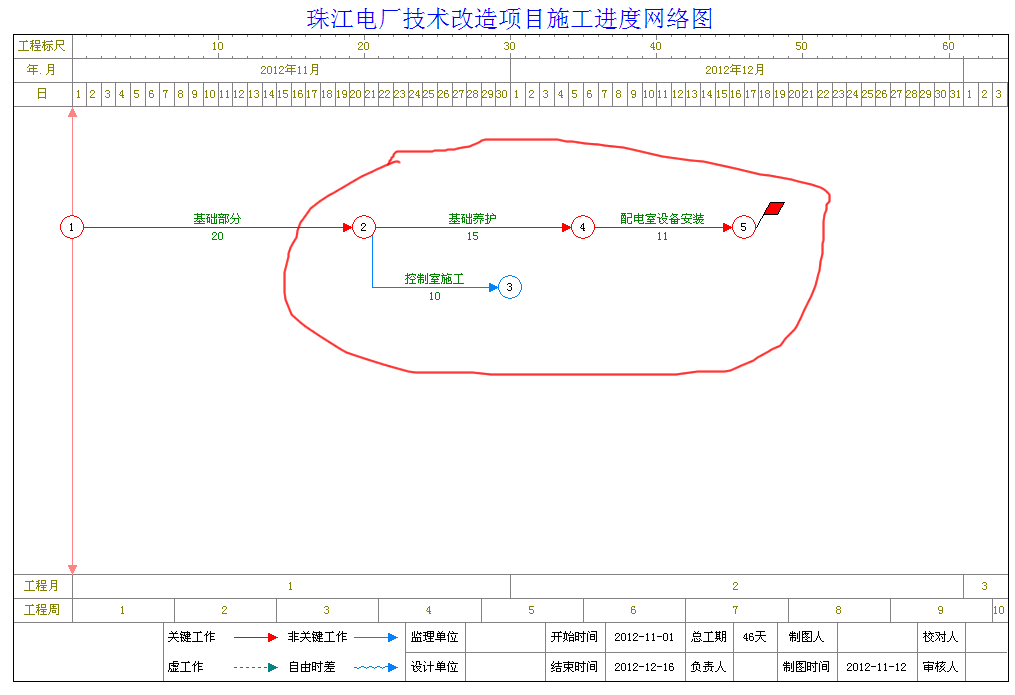

1、在下图中，如果要表示在“基础养护”和“控制室施工”两个工作都完成后，“配电室设备安装”才能开始的逻辑关系，需要将节点3和节点4合并成一个节点。

但是，由于在网络图中，两个节点间只能有一个工作（下图中的节点2，4之间只能有一个工作），所以这里就不能直接合并节点3，4了。需要在节点3，4之间添加一个虚工作。

下面的的操作，是在节点3，4之间添加一个虚工作。

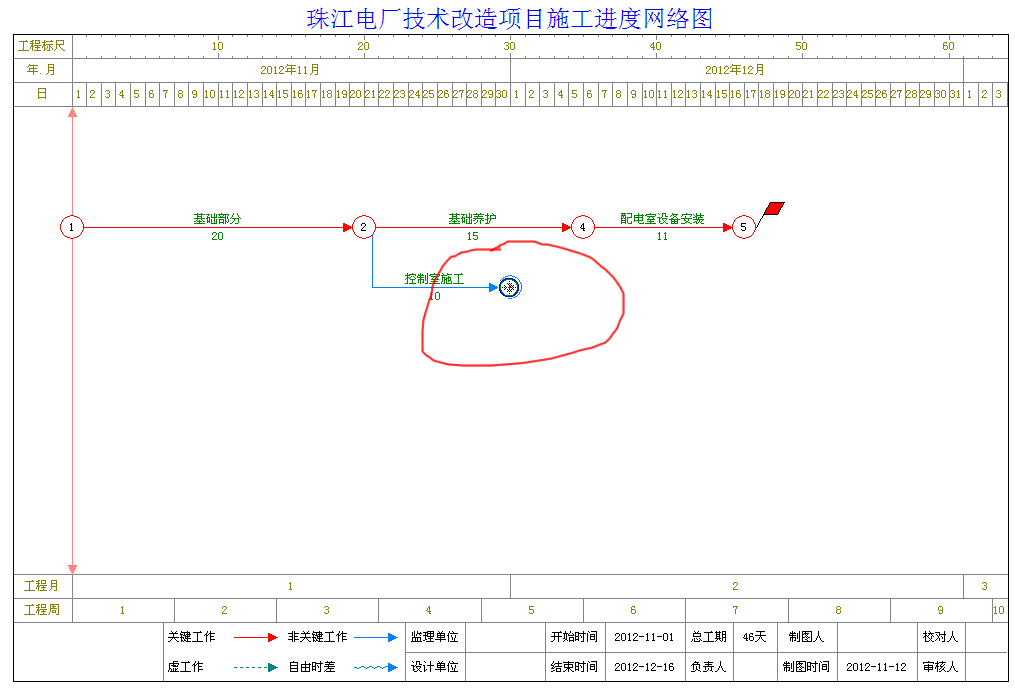

2、将鼠标移动到节点3上。

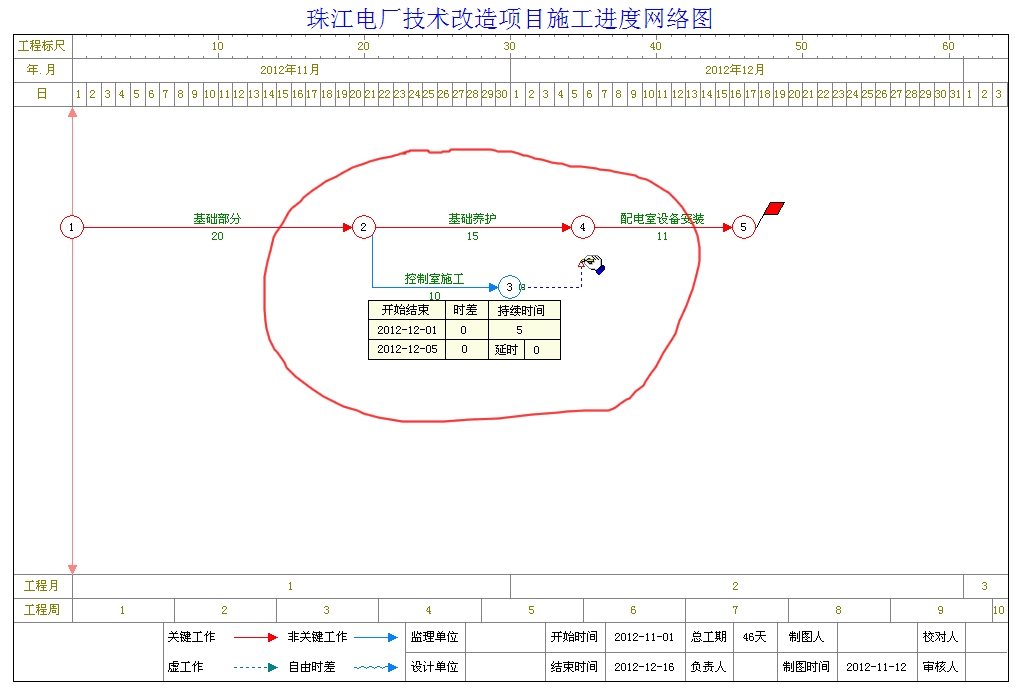

3、按下鼠标左键，向右拖动。到节点4下方时，向上拖动，到节点4上后，放开鼠标左键。

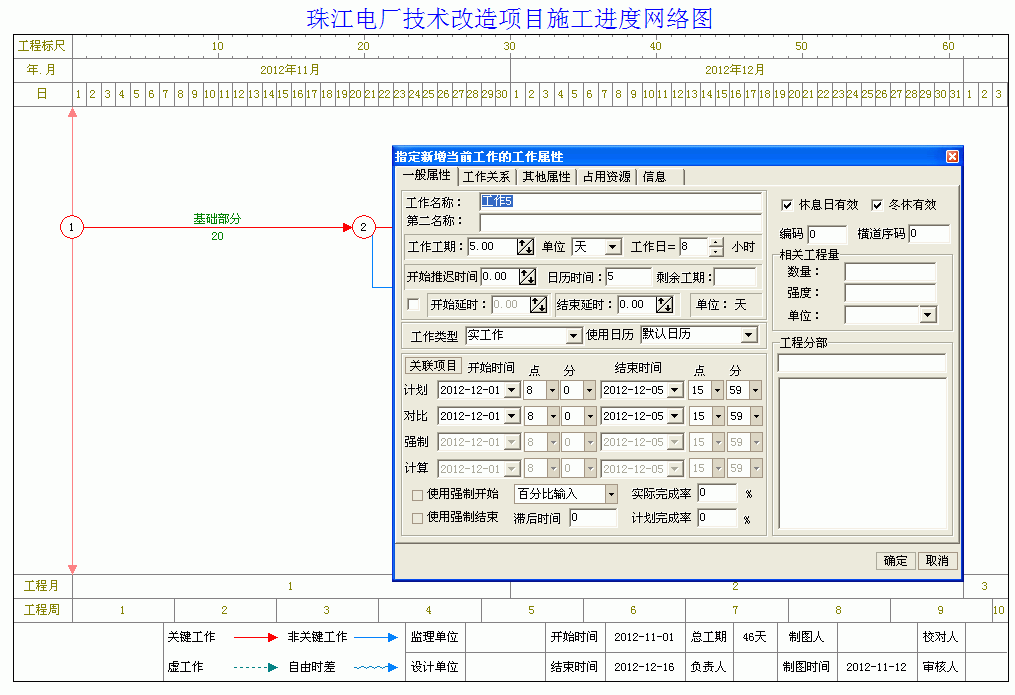

4、此时弹出新增工作属性窗口。

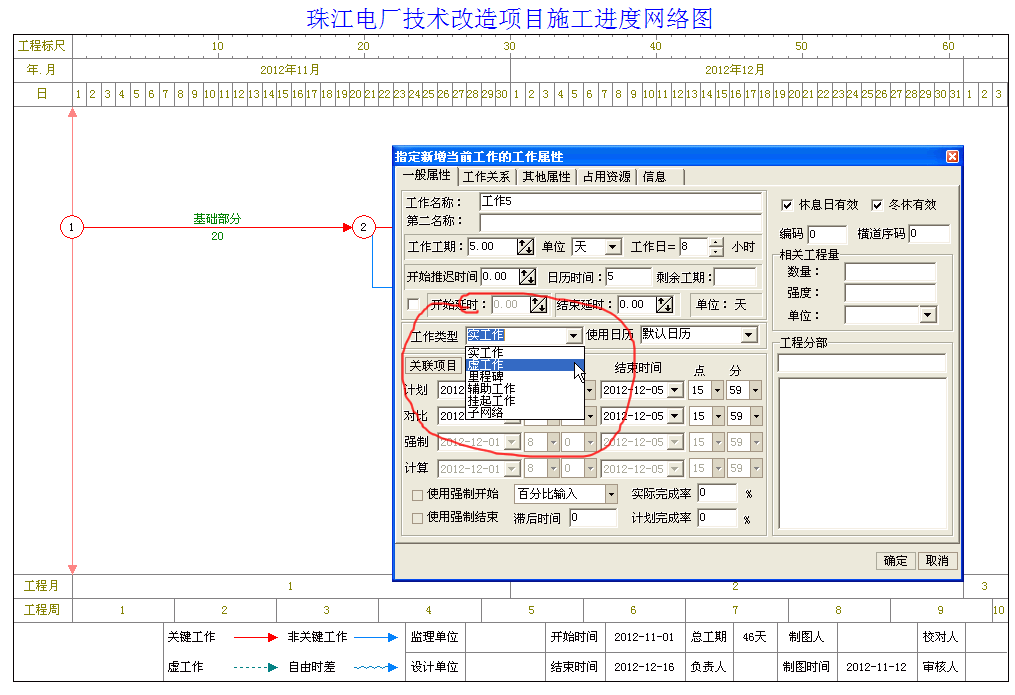

5、在工作类型中选择“虚工作”。

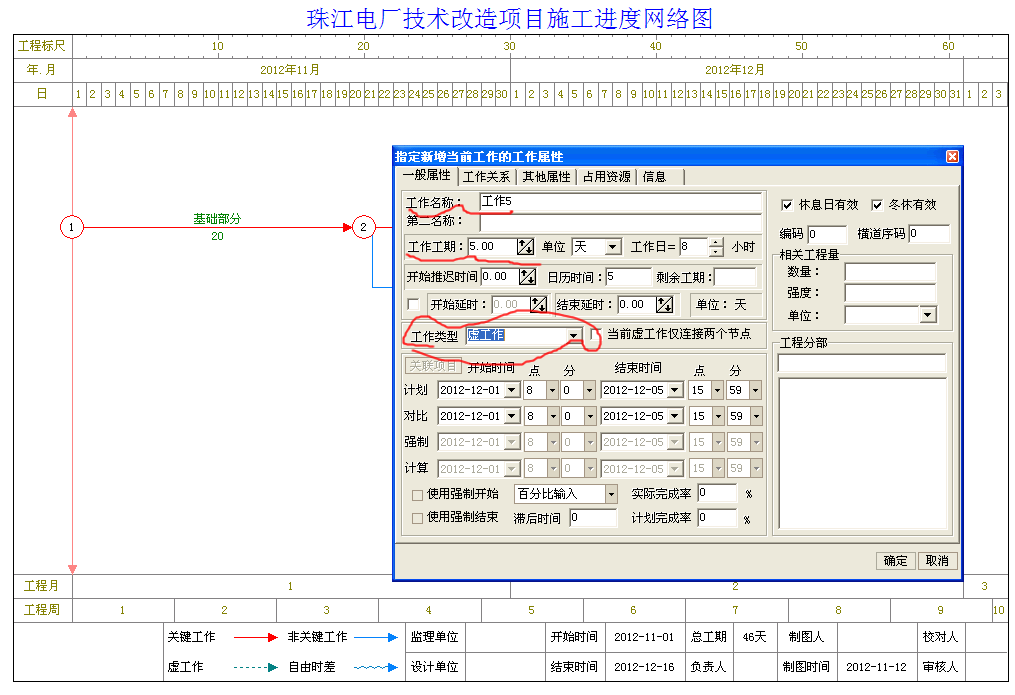

6、虚工作只表示逻辑关系，不显示工作名称，工作时间按0计算。所以这里不需要修改工作名称和工期，直接点确定就可以了。

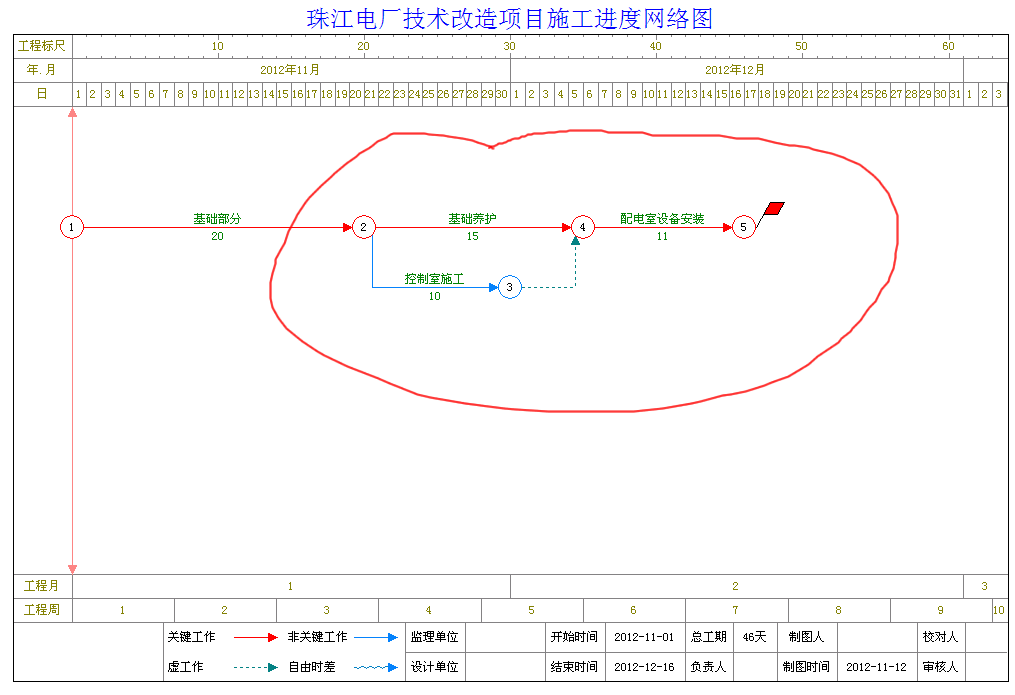

7、下图中节点3、4之间添加的工作，就是虚工作。（在网络图中，虚工作只表示前后的逻辑关系，不占用时间）
