什么时候使用虚工作

1、虚工作：在网络图中，虚工作纸表示前后逻辑关系，不占用时间。（其水平线的长度，相当与其前工作的自由时差，会随着其紧前工作的工期变化而变化）

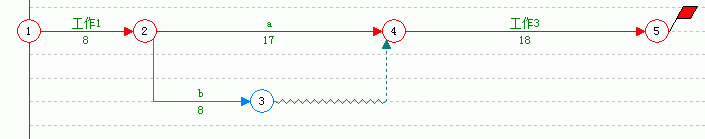

示例：下图中，节点3，4之间的虚工作，水平长度与工作“b”的时间有关。当工作“b”是17天的时候，节点3，4间的虚工作水平方向没有长度。

2、在双代号网络图规范中规定，两个节点间只能有一个工作。在下面这种情况下，必须使用虚工作。

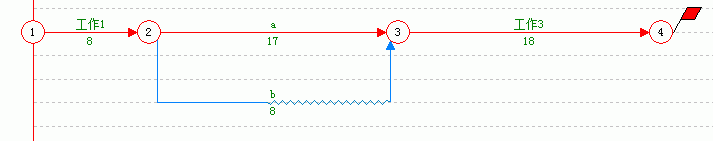

示例：在网络图中工作非常多时，经常使用节点编号来描述一个工作。如节点2，3直接的工作。如下图所示，节点2，3直接有两个工作，这里就要使用到虚工作，做成第一步图中的样子。

3、下面这种逻辑关系，必须使用虚工作来解决。

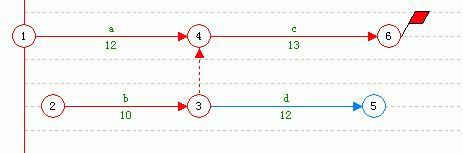

示例：体会一下，如果没有虚工作，下图的逻辑关系没有办法表达

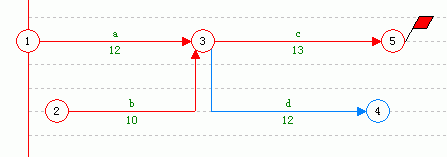

上图表示：“a,b完成之后，c,d开始”

下图表示：“a,b完成之后C开始，b完成之后d开始,a和d没有限制关系”

4、删除一个虚工作，让其前后工作直接连接，不改变其前后工作的逻辑关系，那这个虚工作就是冗余工作，标准的做法就应该删除，但是考虑到排版美观的因素，就不删除了。

5、另外，有时候，为了在节点上显示某个工作的最早结束时间，也需要增加一个虚工作。

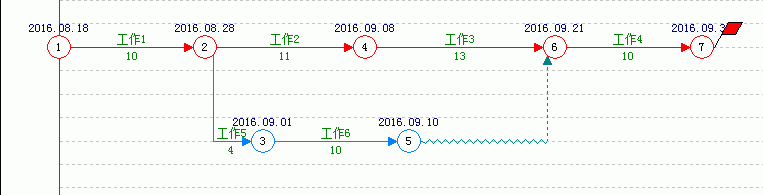

示例：没有节点5，不能在节点上显示“工作6”的最早结束时间。
